G-U Mehrfachverriegelungen SECURY X | Die fleXiblen Mehrfachverriegelungen!

GU-SECURY X ist ein Artikelsortiment, bestehend aus einem Hauptschlosskasten mit verschiedenen Dornmaßen und Ansatzstücken nach oben und nach unten, um bei der Ausstattung einer Tür sowohl im Drückersitz als auch beim Sitz der Zusatzverriegelung maßlich variabel zu sein.Das Sortiment kommt zum Einsatz beim Austausch älterer Mehrfachverriegelungen, bei der Umrüstung auf mehr Sicherheit und bei der Konfektionierung individueller Sonderlösungen.

Austausch älterer Mehrfachverriegelungen
GU-SECURY Mehrfachverriegelungen sind extrem langlebig und sicher. Dennoch kann es nach 30 – 40 Jahren vorkommen, dass der Rollzapfen oder der Schließbolzen ersetzt werden sollten. Das ist nun kostengünstig, einfach und fl exibel möglich mit den Mehr-fachverriegelungen GU-SECURY X.
Mit nur wenigen Bauteilen kann eine in die Jahre gekommene Mehrfachverriegelung vor Ort beim Kunden getauscht werden. Dabei muss die Tür weder ausgebaut noch ersetzt werden. Im GU-SECURY X-Set sind alle notwendigen Standardteile enthalten, das Problem kann also sofort behoben werden ohne vorher auszumessen und zweimal zum Kunden fahren zu müssen. Dies ist ein besonderer Service für Ihren Kunden.

Umrüstung auf mehr Sicherheit
Auf Kundenwunsch kann eine Tür von „geringer“ Sicherheit auf „erhöhte“ Sicherheit umgerüstet werden, einfach indem der Schlosskasten und die Verrie-gelungselemente getauscht werden. Flexibilität bei Sonderlösungen Sonderausführungen, mit z. B. variablen Verriegelungssitzen, können mit den Komponenten einfach und günstig selbst konfektioniert und beim Kunden einge-baut werden.

Vorteile auf einen Blick

• Umfassende Reparatur- und Aufrüstmöglichkeiten mit nur wenigen Bauteilen und geringem Aufwand
• Für den Tausch der Mehrfach-verriegelung muss die Tür nicht ausgebaut werden
• Schlosstaschen und Schließble-che müssen nicht zwangsweise geändert werden
• Austausch von Mehrfachverriegelungen von Fremdfabrikaten möglich
• Variable Verriegelungssitze im Verlauf der Türenproduktion möglich

Produktvorteile GU-SECURY X Sortiment für Haus- und Wohnungseingangstüren

Einfache Montage

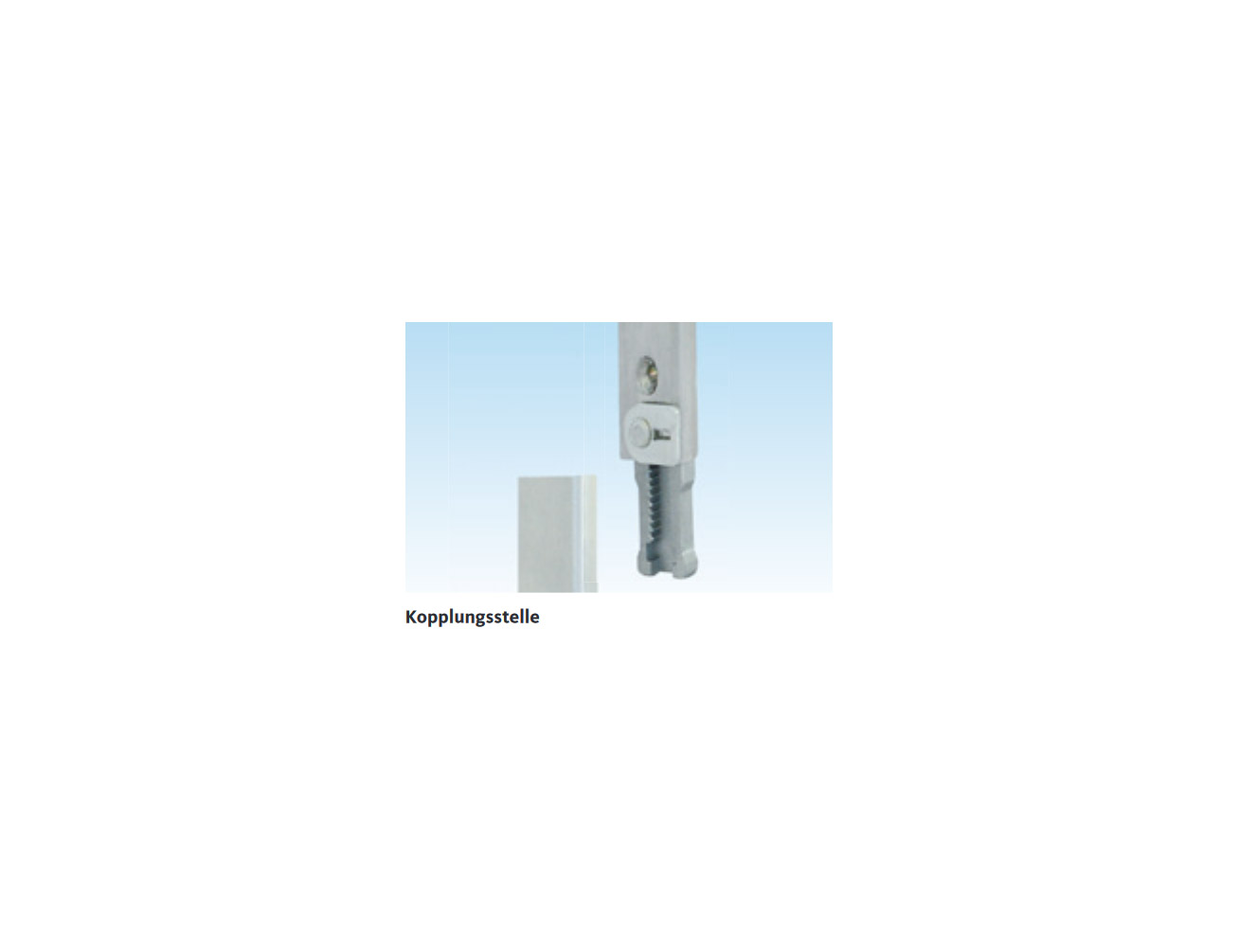

• Mit praktischer Kopplungsstelle
• Mit Fixierstift zur Fixierung der Zugstange

FleXibilät im Einsatz bei verschiedensten Türhöhen

• Realisierung variabler Drückerhöhen und Verriegelungssitze
• Zwischenstulpe zur Verlängerung
• Einheitlich für alle Türsysteme aus Holz, Kunststoff und Metall

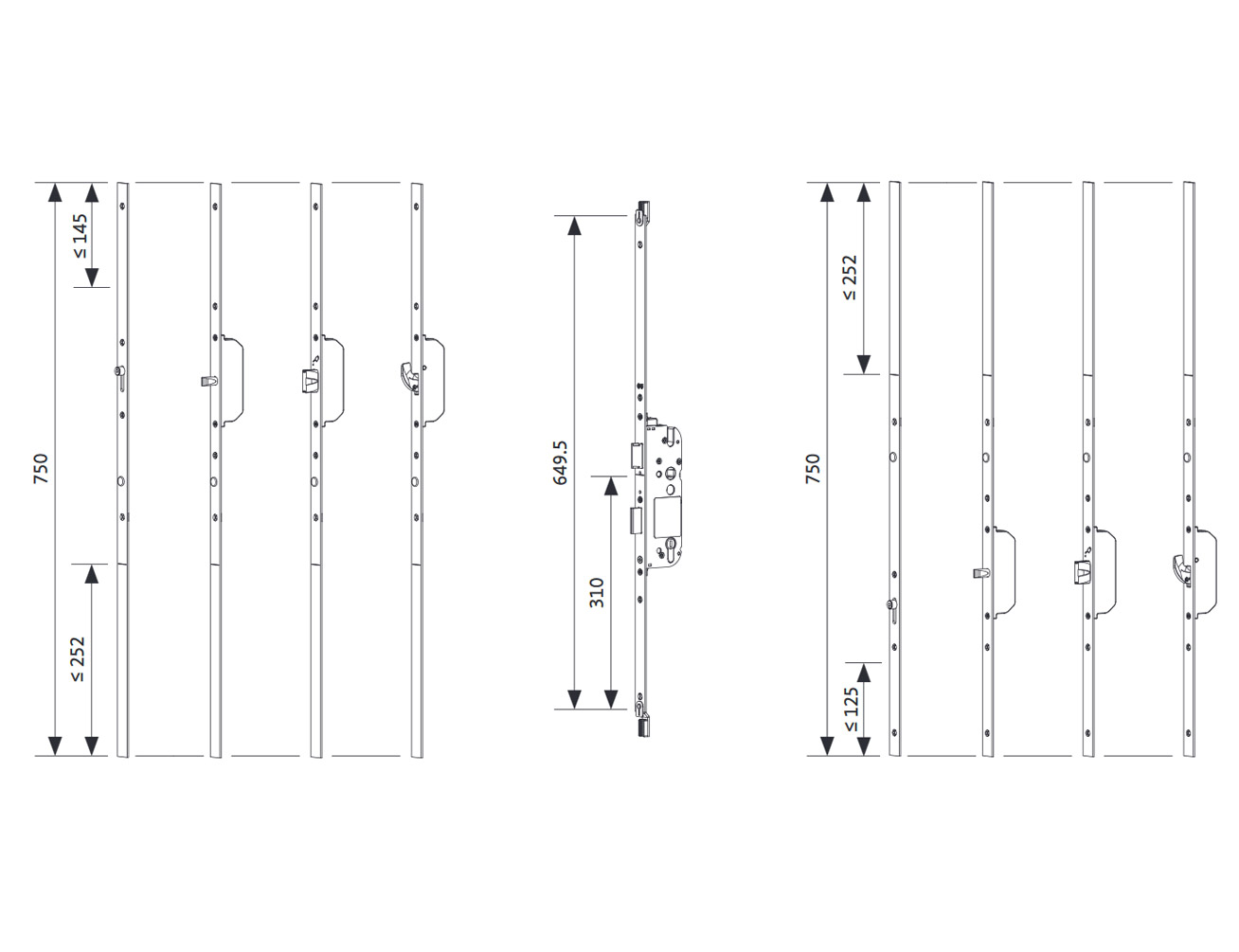

• X-fältige Kürzungsbereiche für variable Abstände zwischen Hauptschlosskasten und Zusatzverriegelungen
• Individuelle Konfektionierung von Sonderausführungen

Ausführungen

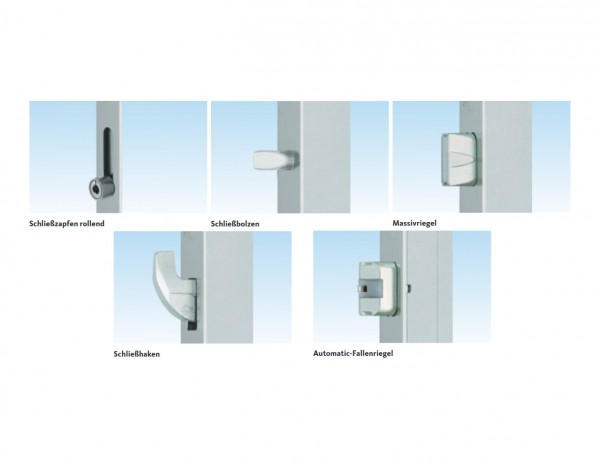

• In den Verriegelungsarten Schließzapfen rollend, Schließbolzen, Massivriegel, Schließhaken

Schließzapfen rollend
Die einstellbaren Schließzapfen rollend optimieren den Anpressdruck des Flügels im oberen und unteren Bereich der Tür.

Schließbolzen
Die gehärteten Stahl-Schließbolzen mit einem Ausschluss von 20 mm und einem Bolzendurchmesser von 11 mm laufen präzise in Schließblech und Zarge ein. Sie stehen für Sicherheit beim Einsatz in DIN-Stahlzargen.

Massivriegel
Mit dem System GU-SECURY MR erhalten Sie eine durch sägesichere, gegen Zurückdrücken gesicherte Mehrfach verriegelung mit Massivriegeln. Es sind die gleichen Rahmenschließteile wie bei dem System GU-SECURY Automatic einsetzbar.

Schließhaken
Sicher verriegelt dank Schließhaken. Das System  GU-SECURY SH bietet Ihnen eine durchsägesichere und in der Schließplatte hinterhakende Mehrfachverriegelung. Durch die nach oben verriegelnden Schließhaken wird im Falle eines Absenkens der Tür das Aufsetzen des Schließhakens an der Schließ platte verhindert.

Einbau und Überprüfung

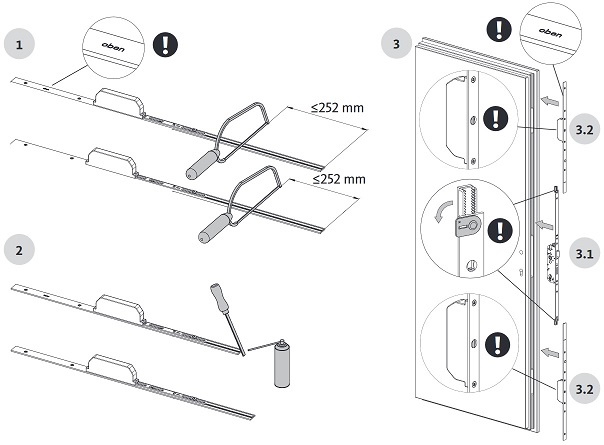

Schritt 1: Die GU-SECURY X Verlängerungen mit Zusatzverriegelungen auf die gewünschten Maße kürzen (Kürzungsbereich beachten)
Schritt 2: Wenn die Verlängerungen gekürzt werden, muss der entstandene Grat im Kürzungsbereich vor der Montage (Teilmontage) entfernt und danach blanke Stellen mit einem geeigneten Korrosionsschutzmittel behandelt werden
Schritt 3: Die Platten am Hauptschlosskasten in waagerechte Position drehen. Als erstes den Haupschlosskasten (3.1) und anschlie-ßend die beiden Zusatzverriegelungen (3.2) in das Türblatt einlegen. Die obere Zusatzverriegelung ist auf der Stulprückseite gekennzeichnet

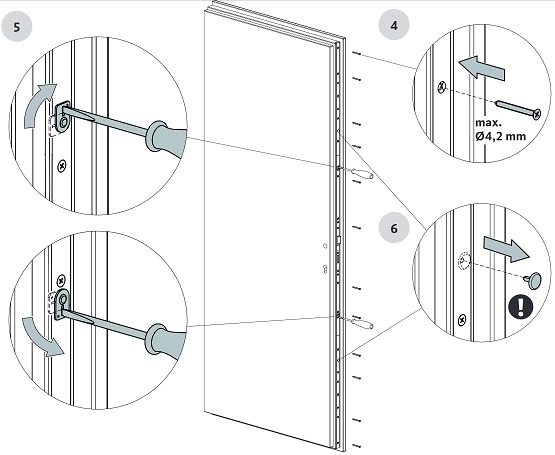

Schritt 4: Mit entsprechendem Befestigungsmaterial das GU-SECURY X im Türblatt montieren
Schritt 5: Die Platten am Hauptschlosskasten zurück in senkrechte Position drehen
Schritt 6: Den Fixierstift demontieren



Schritt 7: Den Türdrücker 1 mal zur Prüfung der Beschlaggarnitur betätigen
Schritt 8: Den Profilzylinder 2 mal 360° drehen um die Verriegelung und die Wechselfunktion zu prüfen (manuell verriegelnd)
